PCB preta · alumínio usinado frameless

Luz que
ouve o som.

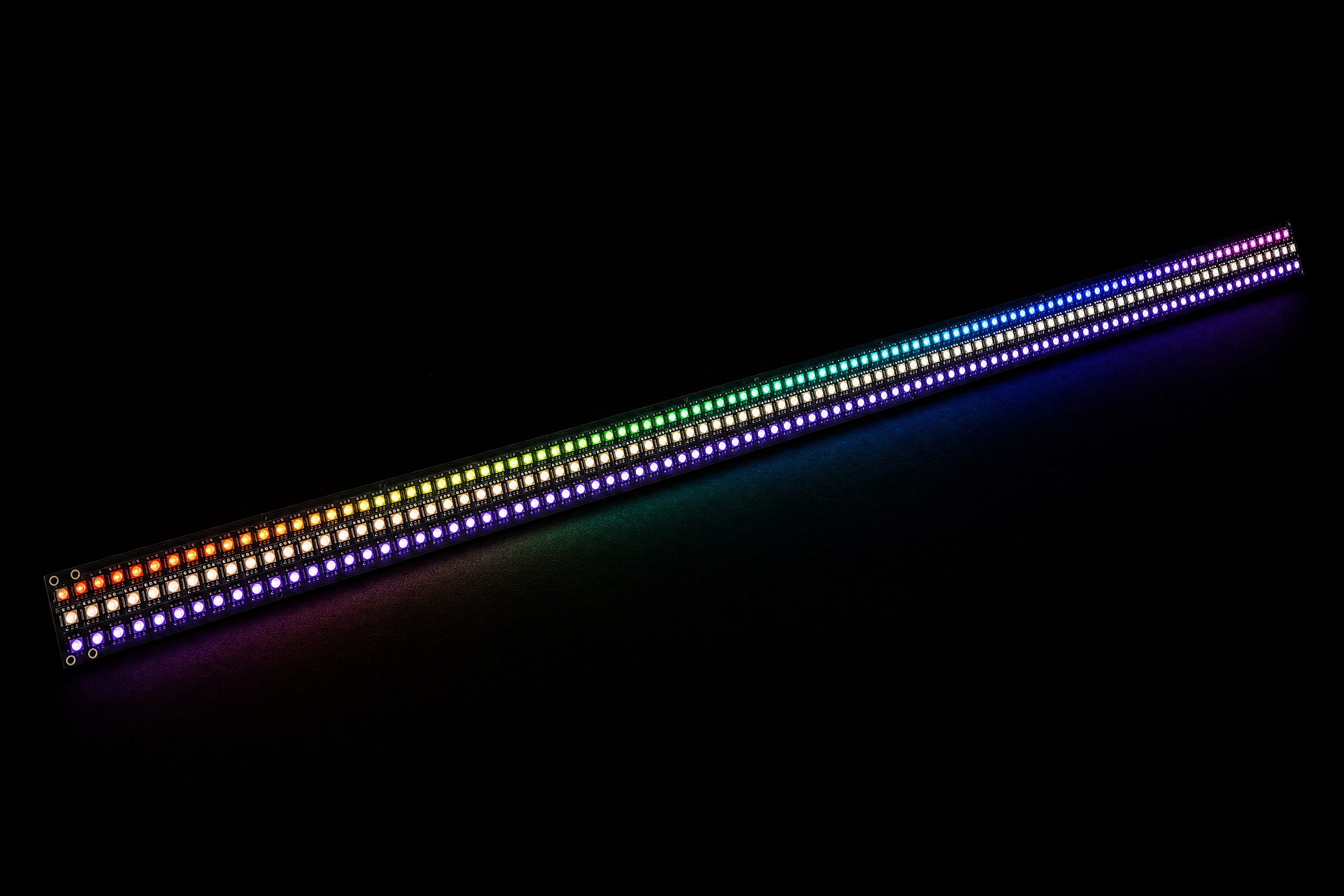

Uma barra de LED audioreativa de 400 mm. Placa preta, silk branco, 474 LEDs em três fileiras. Um cérebro ESP32-S3 e um rádio de 2.4 GHz que sincroniza barras pelo ambiente inteiro.

Explodir a placa Montar o case
role para conhecer
Ficha técnica

Números que cabem
na palma da mão.

Comprimento
400mm

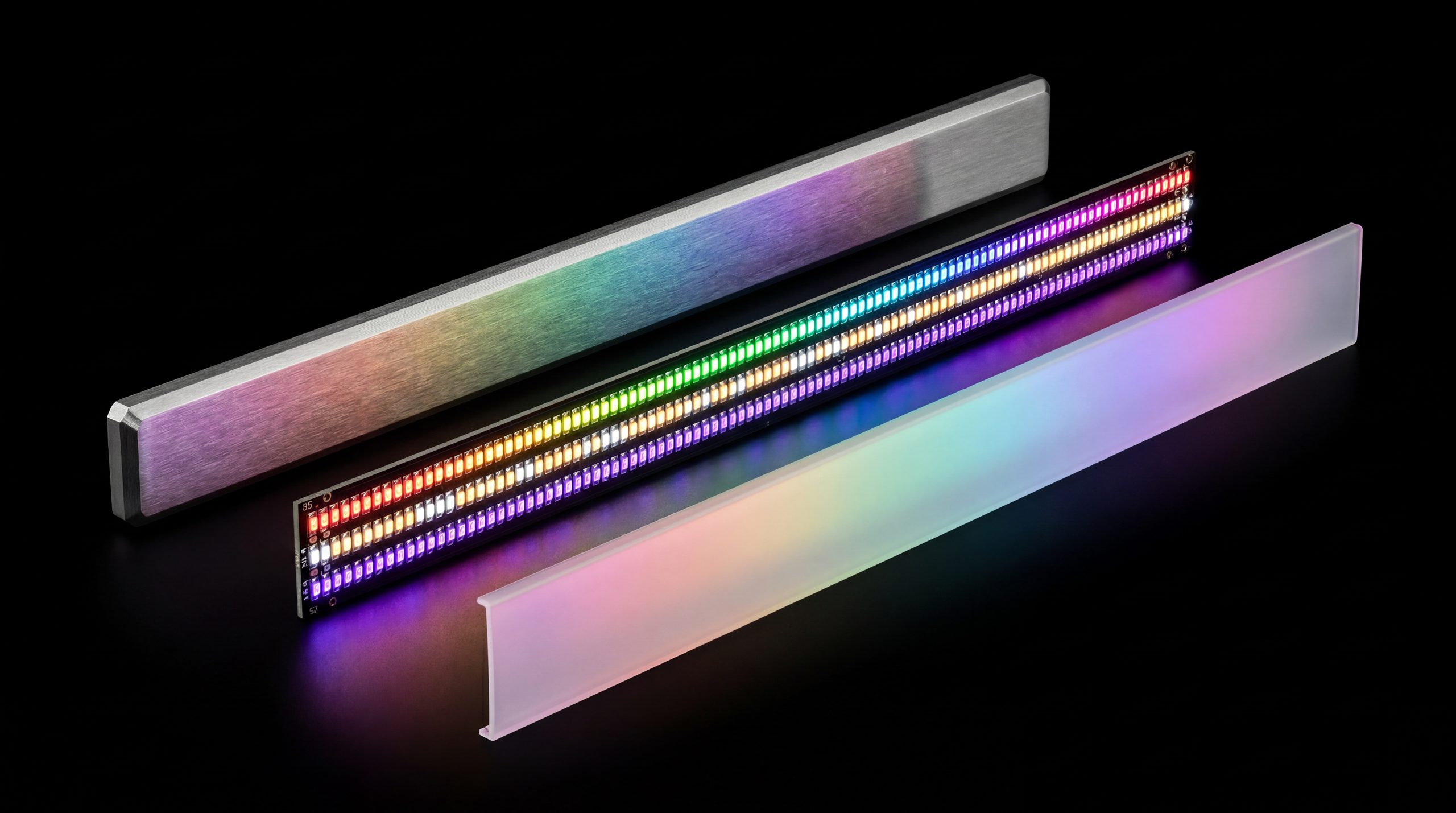

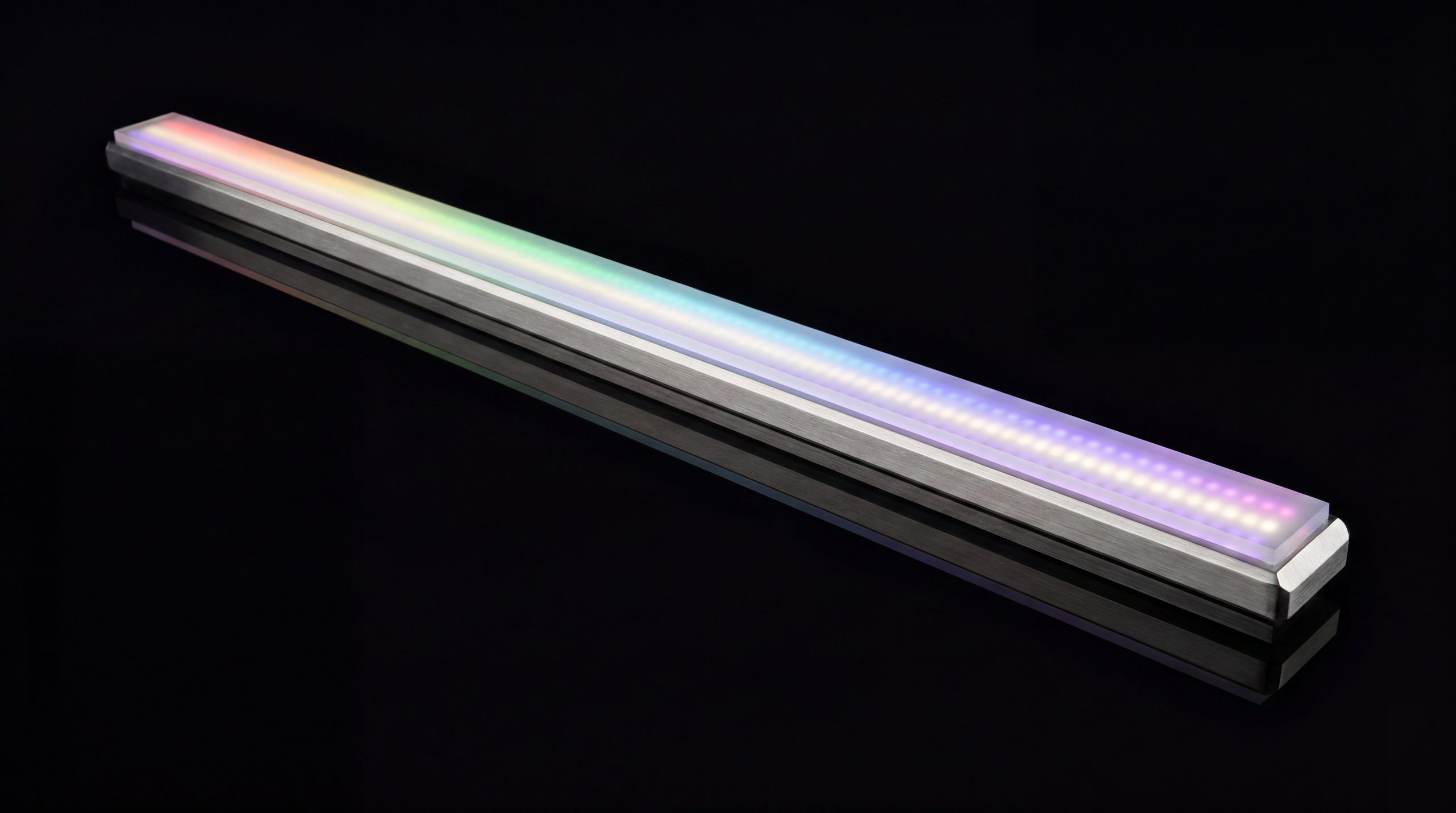

Uma lâmina contínua de 40 cm: PCB preta rente sobre uma barra de alumínio usinada de ~5 mm.
Emissores
474LEDs

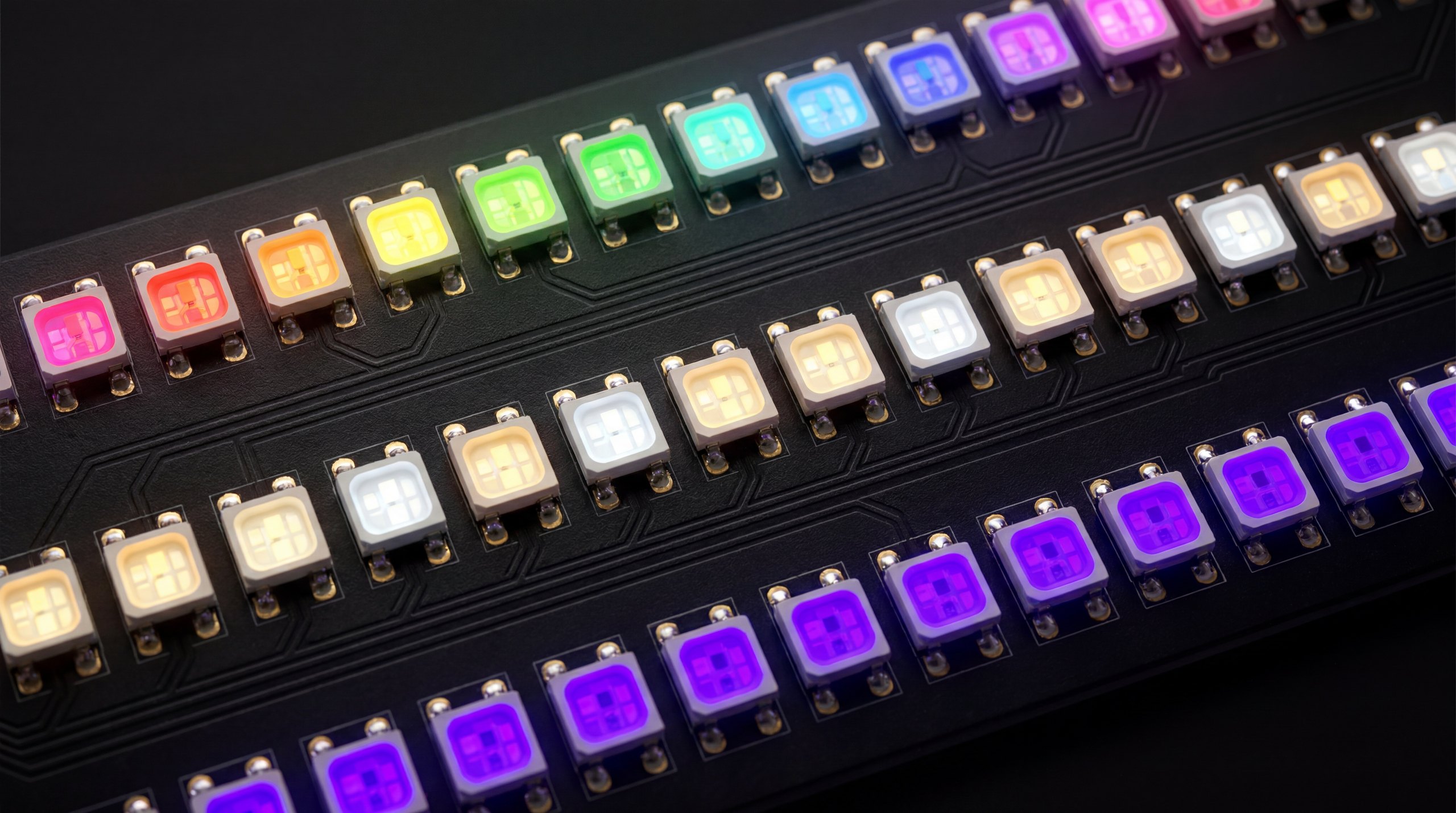

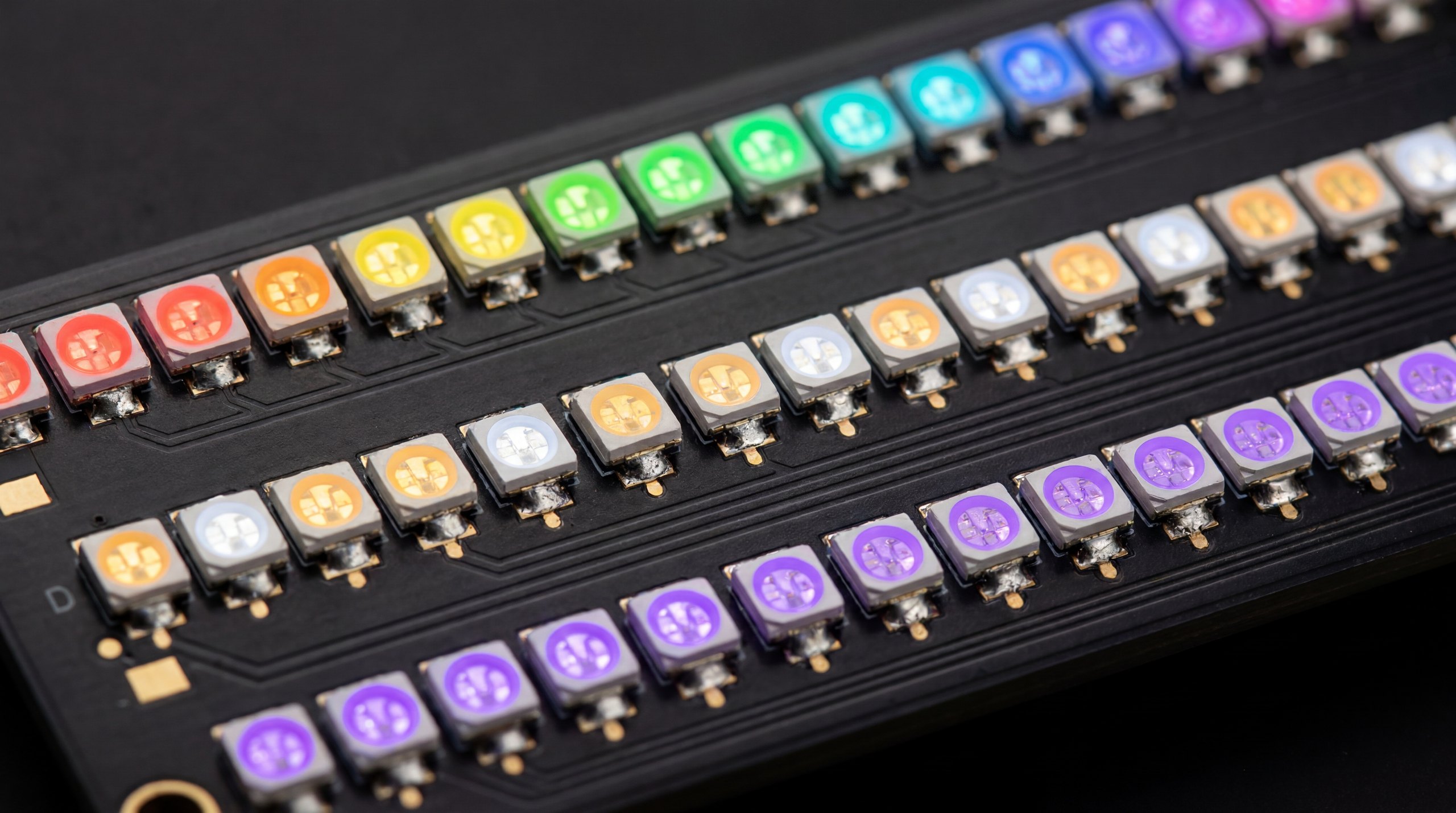

158 RGB endereçáveis + 158 brancos (quente/frio) + 158 UV 405 nm.
Arquitetura óptica
3fileiras
RGB Branco UV
Energia
USB-C PD
Negocia 15 V pela porta única — até 65 W. Um cabo faz tudo: energia e firmware.
Rádio
2.4GHz FHSS
Rádio SX1280 salta de frequência e forma uma mesh de inundação entre todas as barras.
Três experiências

Abra a placa. Monte o case.
Entenda cada chip.

01 — 3D interativo

Explodir

A PCB real do KiCad em 3D. Separe as fileiras, abra as quatro camadas de cobre em leque e toque em cada componente.

Abrir
02 — Configurador

Case

Desenhe a lâmina de alumínio frameless: acabamento do metal, face frontal e a luz de demonstração. A única cor mora aqui.

Configurar
03 — Documentação

Guia

O mapa da placa desenhado à mão e os 15 grupos de componentes — com apelido, função, link de compra e datasheet.

Ler
Duas formas de ter

Montada e pronta,
ou placa nua para montar.

Completa

Lumix Bar montada

  • Barra de alumínio usinada e difusor rente montados
  • Firmware compatível com WLED já gravado
  • Antena e rádio calibrados de fábrica
Plug & play Reservar
DIY

PCB nua

  • Placa preta 400×10 mm, silk branco
  • 7 pads de breakout + botão de boot expostos
  • BOM aberta com links de compra na LCSC
Hackeável Ver a BOM
